07.grid布局

12a2024/10/3大约 21 分钟HTML5前端

07.grid布局

7.1 grid布局基础

  • 网格布局是由一系列水平和垂直结构构成的一种布局模式，创建在每行固定位置和有固定宽度的元素展示页面

    • 一个网格通常具有许多的列(column)与行(row)，以及行与行、列与列之间的间隙，这个间隙一般被称为沟槽(gutter)

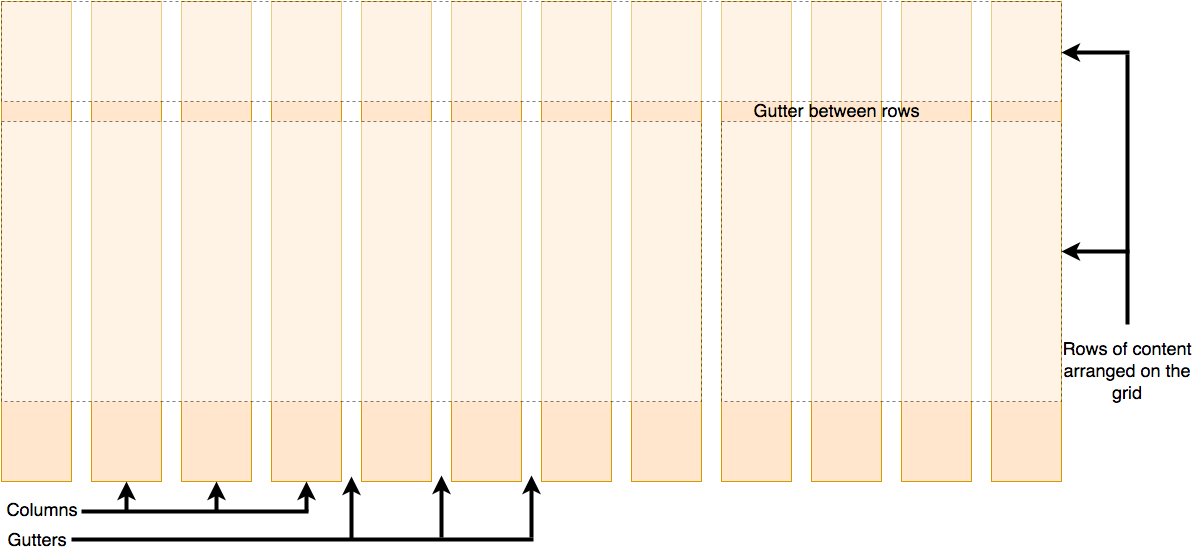

      grid布局
      grid布局

  • 栅格容器从弹性容器沿袭了相当多的概念

    • 栅格容器的子元素是栅格元素，就像弹性容器的子元素是弹性元素等
    • 也有grid和inline-grid两种方式
    • 栅格容器没有:first-line和:first-letter伪元素
    • 浮动的元素不会打乱栅格，对栅格容器内元素使用float无效
    • 栅格的外边距不会重叠
    • vertical-align无效，应该使用grid布局内的对齐属性

  • 基本的栅格术语

    • 栅格容器是确立栅格的框体，其中的元素根据栅格布局规则排布，栅格比表格布局强大得多
    • 栅格元素是栅格排布的元素，通常是子元素，也可能是匿名元素
    • 栅格线是最重要的组件，其他栅格组件随着栅格线的定义出现
    • 栅格轨道(grid track)：两条相邻的栅格线夹住的整个区域
    • 栅格单元(grid cell)：四条栅格线限定的区域
    • 栅格区域(grid area)：四条任意的栅格线限定的矩形区域，由多个栅格单元构成

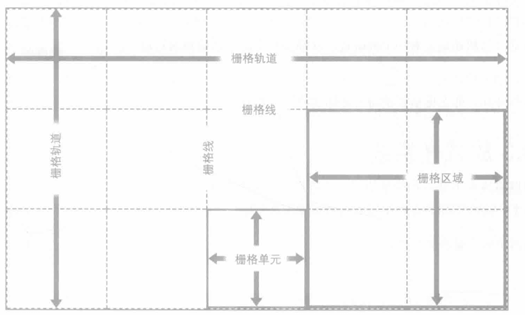

    栅格容器内术语
    栅格容器内术语

  • 栅格轨道、栅格单元和栅格区域都完全由栅格线建构，不一定非要有相应的栅格元素存在

  • 栅格区域中不一定充满栅格元素，完全可以让部分甚至多数栅格单元空着。此外，栅格元素还可以重叠，方法是定义重叠的栅格区域，或者把栅格线重叠起来

  • 另外要注意的一点是，栅格线的数量不限，想定义多少就可以定义多少。你可以只定义一系列纵向的栅格线，创建一行多列布局。你也可以反过来，创建多个行轨道但不创建列轨道(当然还是会有一个列轨道，从栅格容器的一边延伸到对边)。然而，如果栅格元素无法放入你定义的列或行轨道中，或者你明确指定把栅格元素放在轨道的外部，那么栅格系统将自动添加栅格线和轨道

7.2 栅格线

  • 栅格线如此重要，定义和放置方式多种多样，不同的放置方式有细微差别

  • 大致定义栅格线是通过grid-template-rows和grid-template-columns属性完成的，分别定义行栅格线间隔和列栅格线间隔，两个属性的可用值是相同的，分放置方式，有不同的写法

    /* 常规写法，提供相邻栅格线间隔 */
grid-template-columns: 1fr 1fr 1fr;

/* 还可以在中间添加[栅格线名称]命名 */
/* 可以重名，方便给重名的线设置相同的属性 */
/* 行和列不共用命名空间 */
grid-template-columns: [start] 1fr [middle] 1fr [end];

  • 宽度固定的栅格轨道：宽度固定指的不是使用固定长度，而是宽度不随内容变化，比如

    grid-template-rows: 200px 50% 100px;

    宽度计算

    栅格宽度如果需要精细计算，可以使用函数辅助

    • calc()：比如三列可以通过减法，减去两边的宽度，使中间宽度占满剩余空间

      grid-template-rows:
[start masthead] 3em [content] calc(100%-5em) [footer] 2em [stop end];

    • minmax()：定义了一个长宽闭区间，包含两个参数，(最大值，最小值)

      • 让结果不大于最大值，也不小于最小值，浏览器将计算具体值
      • 如果最大值<最小值，则最大值被忽略并且 minmax(最小值, 最大值)被看成最小值
      • 两个参数都可以设置为max-content，表示网格的轨道长度自适应内容最大的那个单元格，尽可能全放下
      • 两个参数都可以设置为min-content，表示网格的轨道长度自适应内容最小的那个单元格
      • 两个参数都可以设置为auto，作为最大值时，等价于max-content，作为最小值时，它表示轨道中单元格min-width和min-height中的最大值
      grid-template-rows:
[start masthead] 3em [content] minmax(3em,100%) [footer] 2em [stop end];

    设置的间隔超过行或列宽度的处理：当设置值超过宽度时，将发生溢出确保布局所有栅格线

  • 弹性宽度的栅格轨道：与宽度固定的栅格轨道相比，弹性栅格轨道的尺寸基于弹性容器中非弹性轨道以外的空间确定，或者基于整个轨道中的具体内容而定

  • 在属性值部分介绍过fr，可以将栅格容器分割成一定份数，比如如果希望得到5条宽度相同的栅格轨道，并希望之后方便增加轨道

    /* 之后只需要再添加新的fr就可以新增轨道 */
grid-template-rows: 1fr 1fr 1fr 1fr 1fr;
    • fr不止可以作为百分比使用，还有更强大的功能，如果使用了固定值，fr只会百分比分配剩余空间，不需要额外calc函数计算，fr也可以使用非整数值
      • 如果没有剩余空间，对应轨道空间将为0
    • 可以使用minmax函数中的max-content和min-content，设定弹性宽度
    • fit-content函数可以对max-content宽度做出限制，接受一个长度或百分比参数，fit-content(argument)=>min(max-content, max(min-content, argument))
      • 当内容宽时，max-content > argument，相当于设置了最大宽度
      • 当内容窄时，max-content < argument，相当于minmax(min-content, max-content)

  • 重复栅格线：如果需要创建的各栅格轨道的尺寸是有重复规律的，可以使用repeat函数，就不用重复输入了，repeat无法嵌套使用

    /* 重复构建1fr宽度的轨道5次 */
grid-template-rows: repeat(5, 1fr);
/* 重复构建1fr宽度的轨道、2fr宽度的轨道共3次 */
grid-template-rows: repeat(3, 1fr 2fr);

/* 可以命名栅格线，也可以在前后添加额外不重复的值 */
/* 其中相邻线的命名会被合并，也就是为[start end] */
grid-template-rows: 10px repeat(3, [start] 1fr [col-middle] 2fr [end]) 30px;

/* 可以使用min-content和max-content作为长度值 */
grid-template-rows: repeat(4, [col-start] min-content [col-middle] max-content [col-end]);
    • 自动填充轨道：如果希望自适应重复次数，可以使用auto-fill或auto-fit作为重复次数
      • auto-fill如果网格容器在相关轴上具有确定的大小或最大大小，则重复次数是最大可能的正整数，不会导致网格溢出其网格容器
      • auto-fit行为与auto-fill相同，但放置网格项目后，所有空的重复轨道都将折叠

7.3 栅格区域

  • 画好栅格线以后，可以使用grid-template-areas创建栅格区域，属性接收一个字符串参数，一般仅用于命名或预览栅格

    • 参数使用一个字符串或多个拼接字符串表示，字符串应该包含多个被空格隔开的栅格单元名称字符，名称可以随意选取
    • 字符串中的栅格单元名称数应该与划分的栅格单元数相同，否则属性无效
    • 相同的栅格单元名称将合并在一起，要求使用相同的名称的单元相邻，否则属性无效
    • 使用时，子元素通过grid-area对应栅格单元名称
    • 如果希望中间有不使用的栅格单元，可以使用.代替名称，一个或多个相连的.效果也是一样的
    使用grid-template-areas预览栅格区域
    <section id="page-content">
  <header>Header</header>
  <nav>Navigation</nav>
  <main>Main area</main>
  <aside>aside</aside>
  <footer>Footer</footer>
</section>
    #page-content {
  display: grid;
  width: 300px;
  height: 350px;
  grid-template-columns: repeat(3, 1fr);
  grid-template-rows: 50px 1fr 0.5fr 50px;

  grid-template-areas:
    "header header header"
    "left main right"
    "left main ..."
    "footer footer footer";
}

#page-content > header {
    grid-area: header; /* 指定当前元素所在的区域位置, 从 grid-template-areas 选取值 */
    background-color: #8ca0ff;
}

#page-content > nav {
    grid-area: left;
    background-color: #ffa08c;
}

#page-content > main {
    grid-area: main;
    background-color: #ffff64;
}

#page-content > aside {
    grid-area: right;
    background-color: #5f73f3;
}

#page-content > footer {
    grid-area: footer;
    background-color: #8cffa0;
}

    之前的栅格线名称也可以定义栅格区域，不过可能必须指定四条线，如果定义的栅格线名称为content-start和content-end，那么将在两线之间尝试创建名称为content的栅格区域，反过来说创建了栅格区域名称也就得到了栅格线名称，建议还是命名栅格区域名称，而不是定义栅格线名称

  • 简写属性grid-template是grid-template-row、grid-template-column和grid-template-areas的结合

    • 如果只希望添加row和column，使用时先行后列，在行属性和列属性中间用/隔开
    #page-content {
  grid-template: 50px 1fr 0.5fr 50px / repeat(3, 1fr);
}
    • 如果还需要添加areas，将行列信息使用新语法拼接到区域属性中
      • 区域每行最后添加当前行的grid-template-row属性
      • 最后用/隔开并添加grid-template-column的完整列表
      • 完整语法中不允许使用repeat，必须显式指定完整列表

#page-content {
  grid-template:
    "header header header" 50px
    "left main right" 1fr
    "left main ..." 0.5fr
    "footer footer footer" 50px / 1fr 1fr 1fr;
}

7.4 添加栅格元素

  • 定义好栅格区域后，就可以引用栅格线或栅格区域附加栅格元素

7.4.1 通过栅格线添加栅格元素

  • 使用grid-row-start和grid-row-end属性可以把栅格元素附加到行栅格线之间，同样的，使用grid-column-start和grid-column-end可以把栅格元素附加到列栅格线之间

    • 每个属性都可以接收一个数字，表示是第几根线，从1开始计数，与python索引类似，接受负数
    • 当然也可以接收一个栅格线名称，如果多条栅格线使用相同的名称，还需要跟随一个数字表示是第几条名称相同的栅格线，默认是第一条
    • 可以接收span关键字，span int_value，int_value表明从确定的一根栅格线向当前需要跨过的栅格线计数，实际上也对应了希望跨越多少个区域，值仅支持正数和-1
      • 如果定义了开始栅格线，把结束栅格线设为span值，那么将向栅格结束的方向计数，一般情况下定义最后一根被预定义好的栅格线可以使用-1标识，不会因为有隐式栅格而变化
      • 反过来，如果定义了结束栅格线，而开始栅格线是span值，那么将向栅格开始的方向计数
      • 可以再为span提供一个栅格线名称，即span grid_line_name int_value，表示需要跨过对应数量的相同名称的线
    • 默认值是auto，对元素的放置没有影响，自动放置，一般是跨一个栅格线，如果start已经是最后一条线，end使用auto将占满所有栅格轨道

    简写属性

    可以使用grid-row和grid-column合并上述属性，进行简写

    • 应该提供<grid-line> [/<grid-line>]?值，左边的值提供给start，右边的值提供给end，当只提供一个栅格线指定值时，第二个值为auto
    • 如果提供的是区域名称，比如footer，如果存在这样的区域名称，浏览器将尝试自动转换为footer-start/footer-end。在区域名称和线名称重名时，这个转换会导致线名称被忽略，因此最好将线名称和区域名称分开命名
    示例
    <div id="grid-container">
    <div id="grid-cell1">1</div>
    <div id="grid-cell2">2</div>
    <div id="grid-cell3">3</div>
    <div id="grid-cell4">4</div>
</div>
    #grid-container {
    display: grid;
    width: 400px;
    height: 340px;
    grid-template-rows: repeat(4, 1fr);
    grid-template-columns: repeat(5, [col-A] 1fr [col-B] 1fr);
    background: linear-gradient(to right, #ffa08c 1px, transparent 1px),
                linear-gradient(to bottom, #ffa08c 1px, transparent 1px);
    background-size: 10% 25%;
    border-bottom: #ffa08c 1px solid;
    border-right: #ffa08c 1px solid;
}

#grid-container > * {
    display: flex;
    justify-content: center;
    align-items: center;
    width: 100%;
    height: 100%;
    border: rgba(66, 101, 153, 0.7) 1px solid;
    box-sizing: border-box;
}

/* 通过span指定另一条栅格线 */
#grid-cell1 {
    grid-row: 1 / span 2;
    grid-column: span 1/ 3;
    background-color: #7185;
}

#grid-cell2 {
    grid-column: col-A 3;
    grid-row: span 1;
    background-color: rgba(165, 42, 42, 0.3);
}

/* 通过span 栅格线名称 需要跨过的栅格线数量*/
/* 回退到前第2条col-A栅格线上 */
/* 由于这里col-A, col-B交替, 实际上是回退4格 */
#grid-cell3 {
    grid-column: span col-A 2/ 5;
    grid-row: span 2/ 5;
    background-color: #FFFF004D;
}

/* 支持负数索引 */
#grid-cell4 {
    grid-row: 3/ -1;
    grid-column: span col-A 2/ 11;
    background-color: #0080004D;
}

7.4.2 隐式栅格和异常处理

  • 隐式栅格：如果栅格元素或其一部分超过了显式定义的栅格，浏览器会再创建一些栅格线，并由此而诞生的新的轨道，这些都是隐式栅格的一部分
    • 如果是通过栅格线名称的索引，隐式栅格线将带有对应的名称，也就是说，如果有一根栅格线没有办法出现这么多次，就额外创建一根，并设置上对应名字，一根隐式栅格线可能因此带有不同的名字
    • 隐式栅格会选择能够将栅格元素内容恰好都放下的尺寸，当然也可以使用grid-auto-rows和grid-auto-columns进行设置，都只接收一个栅格线创建时的长度值，包括fr和其他长度单位，max-content，min-content，auto，也可以使用minmax函数
    • 最好不要出现隐式栅格线，应该调整模板值，确保所有的内容都能放下

    对于隐式栅格，索引-1不能定义到隐式分隔线

  • 错误处理：有些异常情况需要处理，以防出现奇形怪状的栅格

    • 如果不小心把开始线放在结束线后面：对调两个值
    grid-row-start: 5;
grid-row-end: 2;
/* 得到的将是： */
grid-row-start: 2;
grid-row-end: 5;
    • 如果开始线和结束线都声明为跨度：结束线的值将被丢弃，替换为auto
      • 此时，栅格元素的结束边界根据当前栅格流自动放置，而开始边界则放在前一条栅格线上
    grid-column-start: span;
grid-column-end: span 3;
/* 得到的将是： */
grid-column-start: span;
grid-column-end: auto;
    • 如果只用具名跨度指明栅格元素的位置：具名栅格将被替换为1
    grid-column-start: span footer;
grid-column-end: auto;
/* 得到的将是： */
grid-column-start: span;
grid-column-end: auto;

7.4.3 通过栅格区域添加栅格元素

  • 使用grid-area可以简单地把元素指定给定义好的栅格区域，在之前栅格区域示例中，已经使用过这个属性了，但实际上，这个属性不止接收一个参数而是四个，依次对应上左下右四边(顺序与边距相反，这里是逆时针)的栅格线
    • 在传入四个参数时，对应四边栅格线，可以使用栅格区域名称，最后会分别对应开始和结束栅格线
    • 如果提供的值少于四个，缺少的值根据提供的值确定
      • 如果只有三个值，有两种情况，如果column-start的值是栅格线的名称，那么缺少的column-end值与column-start的对应的栅格区域值相同；如果开始线的值是一个数字，那么结束线的值被设为auto
      • 如果只提供两个值，类似提供三个值时进行处理，当row-start的值是栅格线的名称时，缺少的row-end值与之相同，否则设为auto
      • 如果提供一个值，如果是栅格区域名称，则四个值都使用栅格区域名称，如果是数字，剩下三个值都是auto

7.4.4 栅格流

  • 在添加栅格元素时，是可能出现重叠的，哪个元素在上面取决于栅格的分层行为，可以通过z-index和order控制，如果不显式使用grid-column等属性固定添加元素的位置，会在栅格流的作用下选择区域，确保元素不重叠

  • 栅格流可以通过grid-auto-flow控制，支持的值如下

    • row行优先：该关键字指定自动布局算法按照通过逐行填充来排列元素，在必要时增加新行，是默认值
    • column列优先：该关键字指定自动布局算法通过逐列填充来排列元素，在必要时增加新列
    • dense密集流(附加在行列优先之后)：该关键字指定自动布局算法使用一种“稠密”堆积算法，如果后面出现了稍小的元素，则会试图去填充网格中前面留下的空白。这样做会填上稍大元素或由于设置了元素起始位置而留下的空白，但同时也可能导致原来出现的次序被打乱
    示例
    <div id="grid-container">
  <div id="item1">1</div>
  <div id="item2">2</div>
  <div id="item3">3</div>
  <div id="item4">4</div>
  <div id="item5">5</div>
  <div id="item6">6</div>
  <div id="item7">7</div>
  <div id="item8">8</div>
  <div id="item9">9</div>
  <div id="item10">10</div>
  <div id="item11">11</div>
  <div id="item12">12</div>
  <div id="item13">13</div>
  <div id="item14">14</div>
</div>
<select id="direction" onchange="changeGridAutoFlow()">
  <option value="column">column</option>
  <option value="row">row</option>
</select>
<input id="dense" type="checkbox" onchange="changeGridAutoFlow()"/>
<label for="dense">dense</label>
    function changeGridAutoFlow() {
    var grid = document.getElementById("grid-container");
    var direction = document.getElementById("direction");
    var dense = document.getElementById("dense");
    var gridAutoFlow = direction.value === "row" ? "row" : "column";

    if (dense.checked) {
        gridAutoFlow += " dense";
    }

    grid.style.gridAutoFlow = gridAutoFlow;
}
    #grid-container {
    height: 300px;
    width: 200px;
    display: grid;
    grid-gap: 10px;
    grid-template: repeat(6, 1fr) / repeat(4, 1fr);
    grid-auto-flow: column; /* or 'row', 'row dense', 'column dense' */
}

#grid-container > * {
    background-color: #25724a;
    display: flex;
    justify-content: center;
    align-items: center;
    border: #25724a 1px solid;
    color: #252772;
}

#item1 {
    grid-row: 2;
}
#item2 {
    grid-column-end: span 2;
}

#item4 {
    grid-column: 3;
}

#item8 {
    grid-row-end: span 2;
}

#item11 {
    grid-row-end: span 2;
    grid-column-end: span 2;
}

    实际情况下，由于显式定位(也就是有设置grid-column或grid-row的元素)和自动定位的栅格元素并存--后者将围绕前者放置，情况要复杂得多

7.4.5 子栅格

  • 子栅格：将display：grid;添加到网格容器中时，只有直接子项成为网格项，有的时候需要通过将网格项作为网格容器来“嵌套”网格。但是，这些网格独立于父网格，并且彼此独立，这意味着它们不从父网格获取轨道大小。这使得嵌套的网格项很难与主网格对齐，因此出现了子栅格的概念

    • 子栅格用于使子网格容器的网格线和父容器对齐，可以通过grid-template-rows: subgrid;和grid-template-columns: subgrid;分别设置子网格容器的行网格线和列网格线和父容器对齐
    • 如果在父网格上指定了间距、列间距或行间距，则此间距将被传递到子网格中，因此子网格将与父网格具有相同的轨迹间距。但是，在某些情况下，您可能希望子栅格轨迹具有不同的间隙或没有间隙。这可以通过在子网格的网格容器上使用gap-*属性来实现，将间隙空间平分，如下图中的棕色块的底部行间隙

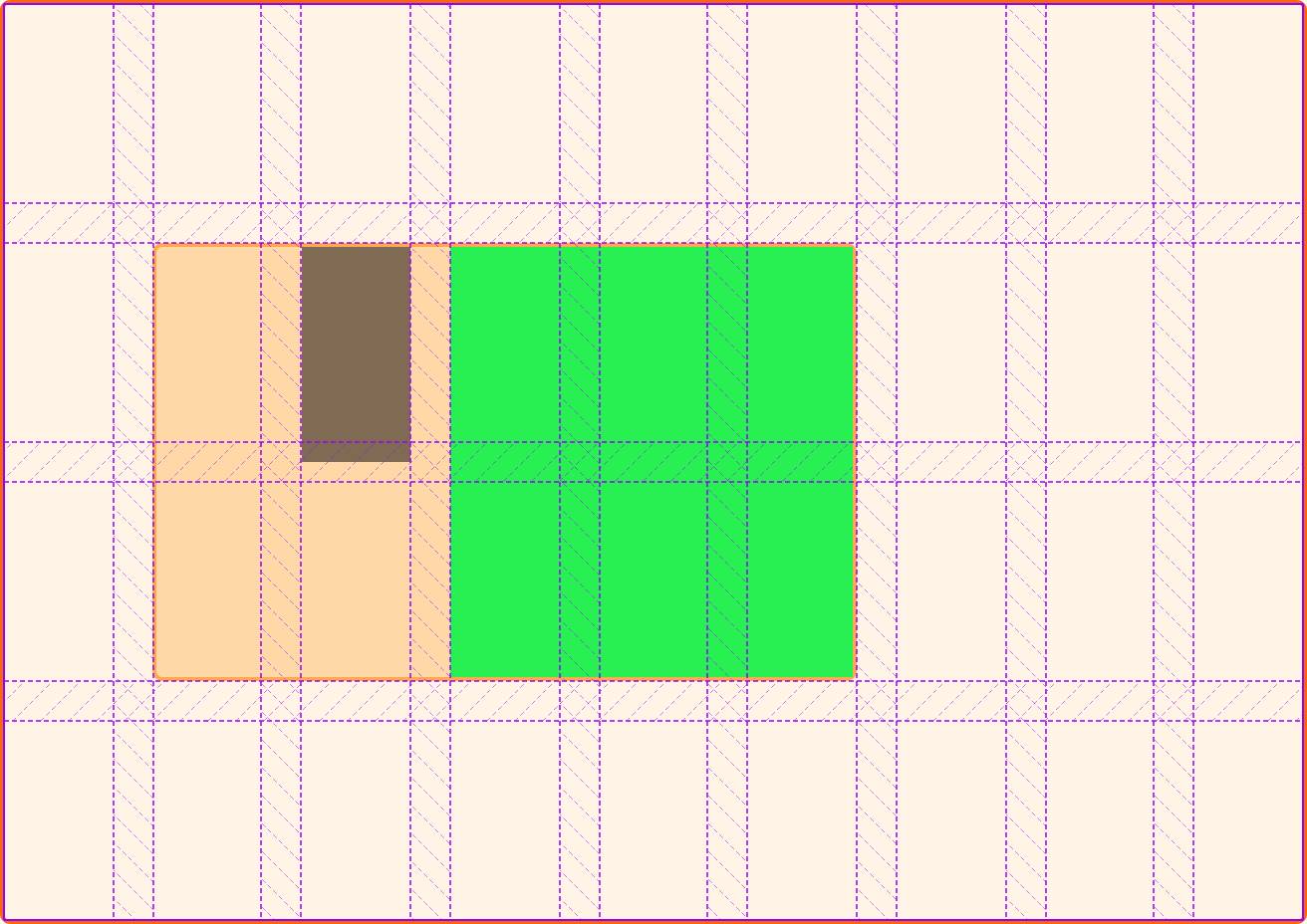

    间隙平分效果
    间隙平分效果
    • 如果需要命名子网格中的栅格线可以在subgrid值之后添加每条栅格线的名称，比如grid-template-rows: subgrid [sub-a] [sub-b] [sub-c] [sub-d] [sub-e] [sub-f];

    目前的支持有限，2023年才完成主流浏览器适配

7.4.6 grid属性

  • grid属性是显式网格属性grid-template-rows grid-template-columns和grid-template-areas，隐式网格属性grid-auto-rows、grid-auto-columns和grid-auto-flow，间距属性grid-column-gap和grid-row-gap的简写，但实际上每次只能选择一个类型的属性

    • 显示网格属性：将grid-template-*的属性重新整合在一起，更直观，不过这样列线间距就不能通过repeat定义了
    grid: "header header header" 50px
      "left main right" 1fr
      "left main ..."  1fr
      "footer footer footer" 50px/
      repeat(3, 1fr);
    • 隐式网格属性：将栅格流属性结合到隐式栅格属性中，并将栅格流属性取值修改为auto-flow和额外的可选附加属性dense
      • 如果auto-flow出现在隐式行栅格宽度grid-auto-rows中，如下一，相当于行优先row
      • 如果auto-flow出现在隐式列栅格宽度grid-auto-columns中，如下二，相当于列优先columns
      • 添加dense表示使用auto-flow中的密集流
    grid: auto-flow dense 2em/ minmax(20rem, max-content);
grid: 2em/ auto-flow minmax(20rem, max-content);
    • 子栅格subgrid：允许子元素的网格线与父元素的网格线对齐，这意味着子元素可以跨越父元素的多列或多行，而不需要显式地定义子元素的网格线，相当于
      • grid-template-columns: subgrid;
      • grid-template-rows: subgrid;

7.4.7 栅格的其他属性

  • 此部分包含栅格容器的栏距、其他属性对栅格的影响、栅格对齐方式、栅格元素的分层方式
  • 栏距：如果希望栅格轨道不挤在一起，需要增加栏距，简单来说，栏距就是两个栅格轨道间的间隔，好似把栅格线加粗
    • 一个方向只能设置一种栏距，也就是row-gap和column-gap，都接收一个绝对长度值或百分比，当然也可以合并在一起，使用gap代替
    • 如果gap只提供一个值，那么row-gap和column-gap将使用相同值
    • 双值属性应该先行row-gap后列column-gap

    早期定义的是grid-gap，现代浏览器为了兼容也接受grid-gap作为别名

  • 外边距对栅格的影响：如果希望有不同的栏距，可能需要使用盒子模型的外边距实现，如果使用了外边距，相对于栅格区域四周栅格线的距离将不是0，表现出来就是栅格元素收缩或溢出扩张(使用负外边距)
    • 计算min-content时将忽略元素的外边距
    • 计算fr时也不会受到外边距的影响
    • 相当于只改变了当前栅格元素自身的大小
  • 绝对定位对栅格的影响：当然，不同边距也可以使用绝对定位实现，当然这要求栅格容器不是static定位的，如果一个绝对定位栅格元素添加到非static定位栅格容器中的栅格区域之后，那绝对定位的属性将在栅格区域的格式化上下文中处理，包括偏移、边距和尺寸等
    • absolute会根据最近的祖先非static元素上下文定位，如果栅格容器不使用其他定位方式，将无法根据栅格容器绝对定位
    • 如果提供分别两根grid-row和grid-column结束和开始栅格线的位置，将根据栅格区域四边定位
    • 如果不提供grid-row或grid-column结束和开始栅格线的位置，默认将使用auto，元素使用auto的对应方向将相对于栅格容器定位

  • 栅格对齐方式：默认未设置宽高情况下，栅格元素将占满栅格区域，但如果设置了具体的宽高，栅格元素使用和flex一致的属性，并额外支持justify-items属性，可使用属性和用途列表

    • *-content用于对齐栅格容器中的栅格区域，在所有栅格区域空间的大小比容器大小小时，栅格区域之间的分布方式将通过此属性调整
    • *-items用于设置栅格区域中元素的对齐方式
    • *-self用于对一个元素单独设置对齐方式

    具体取值见flex布局部分，取值和效果几乎完全一样

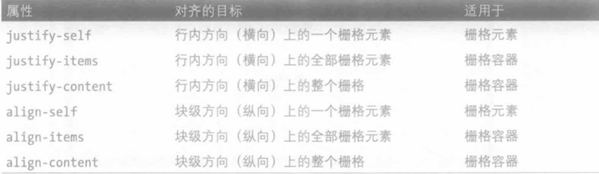

    对齐属性和用途列表
    对齐属性和用途列表

  • 栅格的分层方式：栅格元素可能出现重叠，所以需要定义分层方式，重叠顺序默认是后出现的覆盖新出现的，将通过z-index或order指定

    • 这两个属性效果是一样的，数字越大离用户越近，放在上面
    • order就是修改了元素的渲染顺序，因此元素的位置可能也会发生变化，因此如果元素位置是auto应该调整元素的代码位置顺序
最近更新
